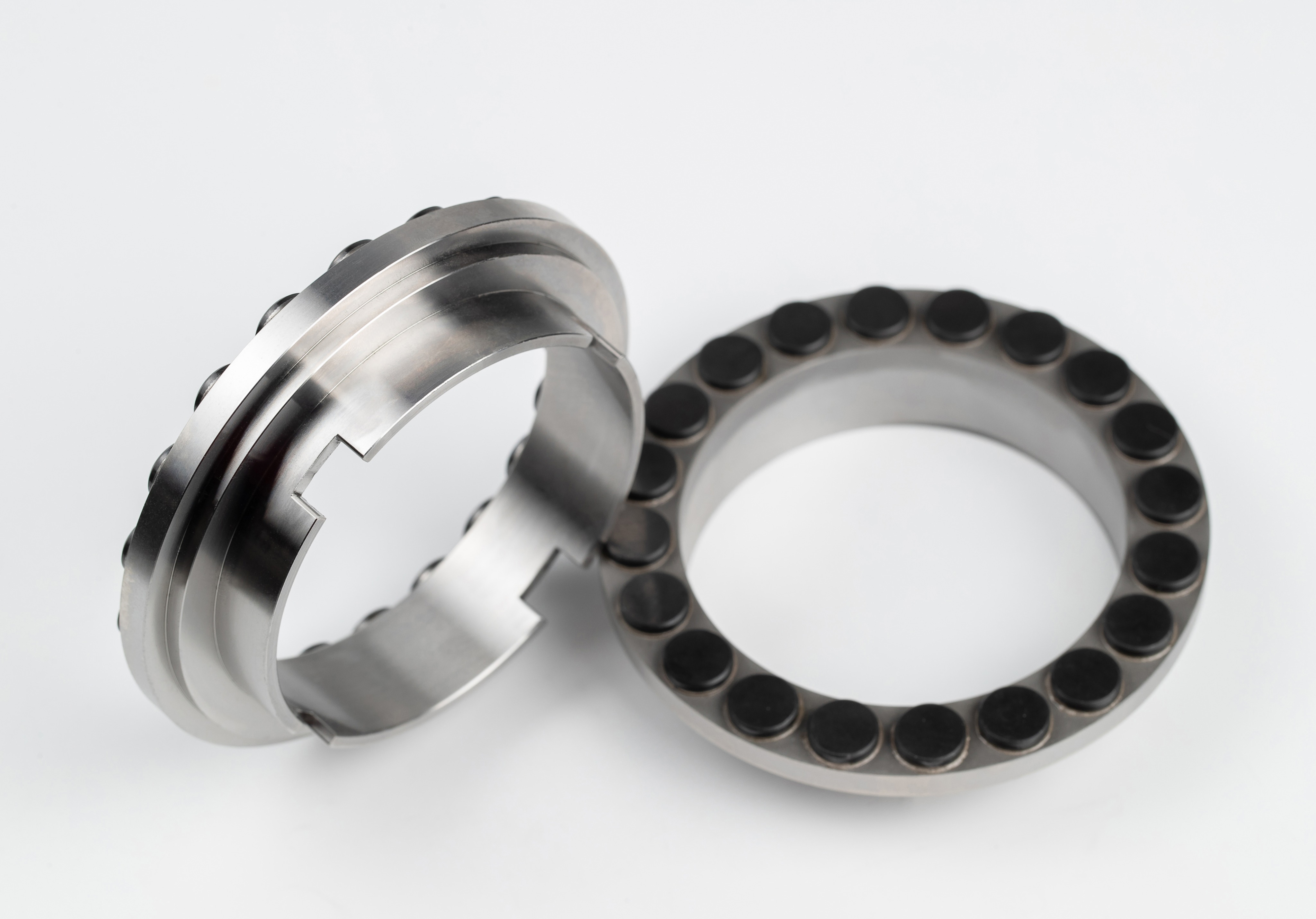

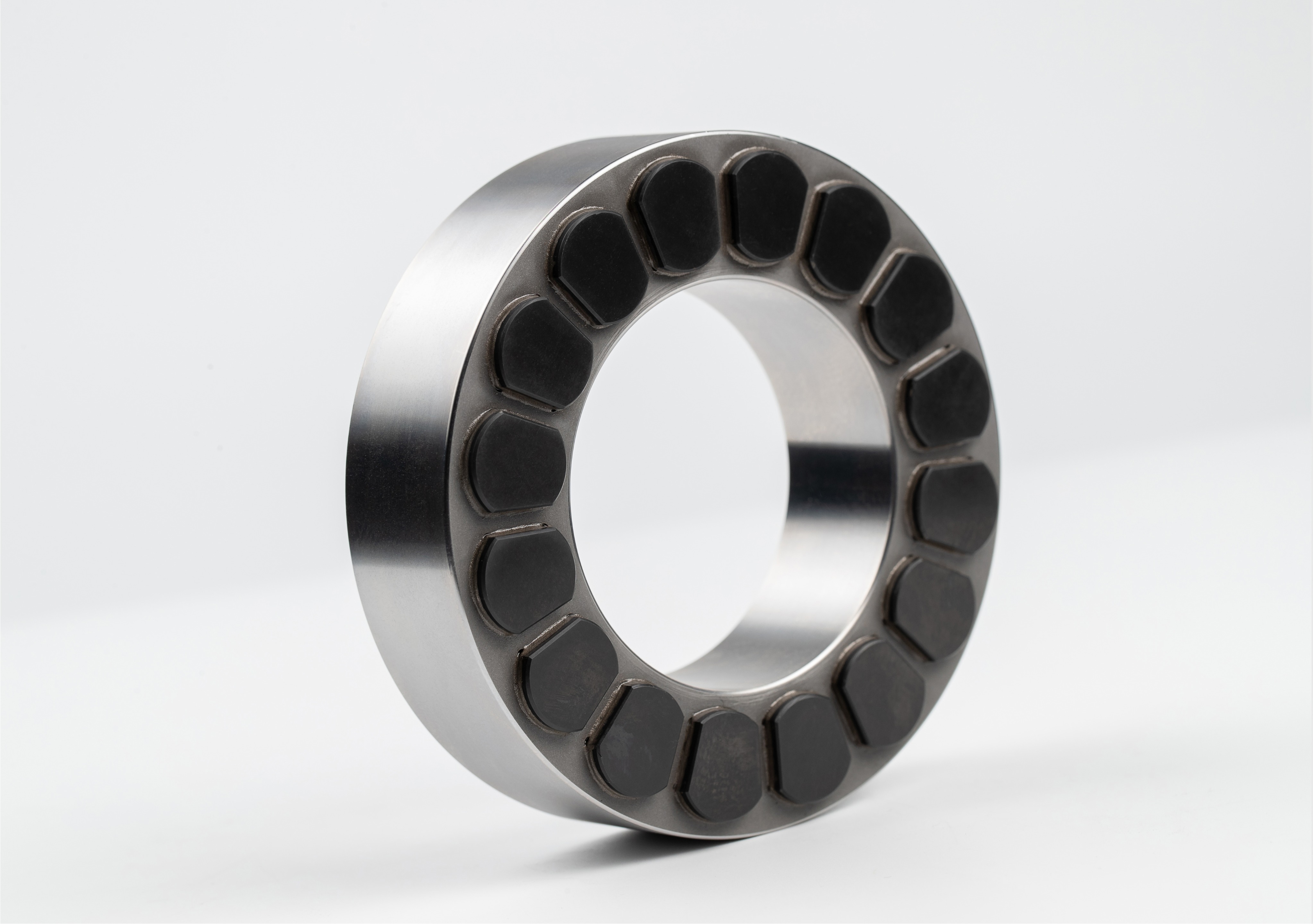

PDC（Polycrystalline Diamond Compact）軸承分為推力軸承和徑向軸承，廣泛應用于石油和天然氣鉆井行業。PDC推力軸承和徑向軸承均由一系列組件組成，通過釬焊將PDC焊接到鋼承載環上。一個PDC軸承組通常包括一個旋轉軸承環和一個靜止軸承環，這兩個環彼此相對。其中，PDC推力軸承的一個環的內徑上的PDC表面與配合環外徑上的PDC表面直接接觸；而PDC徑向軸承也是同樣的設計，其中一個環的內徑上的PDC表面與配合環外徑上的PDC表面直接接觸。
在某些應用（例如旋轉導向系統）中，PDC軸承需要承受推力和徑向負載時，可以將推力軸承和徑向軸承集成到單個軸承單元中，以提供更緊湊的軸承組件，這時會用到PDC組合軸承。
在運行過程中，這些環上的PDC表面相互摩擦，但由于PDC材料具有高硬度和低摩擦系數，這種摩擦力非常低，從而提高了軸承的耐磨性和使用壽命。PDC 軸承的使用 壽命從1000 小時到多年不等，具體取決于應用。
| PDC 推力軸承 | ||
| 平行度 | 平面度 | 拉力強度 |
≤0.02mm | ≤0.01mm | ≥200MPa |
| PDC 徑向軸承 | ||
同心度 | 同軸度 | 圓度 |
≤0.05mm | ≤0.05mm | ≤0.05mm |
高導熱性：可以降低導致軸承退化的局部極限溫度，避免在軸承啟動或停機的過程中產生的高熱量對軸承材料造成的損傷
高負載：可在相當高的速度和負載范圍下有效運行。例如：在某些石油和天然氣鉆探中，金剛石軸承可以在高達60000磅的負載下運行100-6000轉/分鐘
耐磨耐高溫: 金剛石材質具有極低的摩擦系數(摩擦系數在0.01到0.03之間)，可以在高溫(目前最高溫度233℃)下進行作業
高斷裂韌性：具有出色斷裂韌性的軸承材料能夠降低沖擊負荷導致?lián)p壞的可能性
高耐腐蝕性: 可以不受應用環境中腐蝕性物質的影響，例如，可以不受鉆井中存在的天然的或者泥漿里的化學物質的影響
簡化性: 金剛石軸承在使用過程中，無需專門對其保障潤滑，由于不需要密封件和獨立潤滑系統，可以簡化設備和組件
長壽命：由于金剛石表面堅硬、耐磨，可延長軸承壽命，使用壽命是傳統碳化鎢軸承或其它的硬質合金軸承(TC軸承)6倍以上
磨料顆粒、高溫、腐蝕性化學品和高載荷都可能導致旋轉設備中的軸承故障。
聚晶金剛石軸承在這些惡劣條件下提高了軸承的整體可靠性，同時消除了對密封的需要。
PCD不是金剛石涂層，而是一種厚的人造金剛石表面，非常適合在工藝流體中運行，在這種流體中，砂粒等磨蝕顆粒會加速傳統軸承材料的磨損和失效。
金剛石作為軸承材料聚晶金剛石(PCD)以：
· 高導熱性：可以降低導致軸承退化的局部極限溫度，避免在軸承啟動或停機的過程中產生的高熱量對軸承材料造成的損傷
· 高負載：可在相當寬的速度和負載范圍下有效運行。例如：在某些石油和天然氣鉆探中，金剛石軸承可以在高達60000磅的負載下運行100-6000轉/分鐘
· 耐磨耐高溫: PCD材質具有極低的摩擦系數(摩擦系數在0.01到0.03之間)，可以在高溫(目前最高溫度233℃)下進行作業
· 高斷裂韌性：具有出色斷裂韌性的軸承材料能夠降低沖擊負荷導致?lián)p壞的可能性
· 高耐腐蝕性: 可以不受應用環境中腐蝕性物質的影響，例如，可以不受鉆井中存在的天然的或者泥漿里的化學物質的影響
· 簡化性: PCD軸承在使用過程中，無需專門對其保障潤滑，由于不需要密封件和獨立潤滑系統，可以簡化設備和組件
· 長壽命：由于金剛石表面堅硬、耐磨，可延長軸承壽命，使用壽命是傳統碳化鎢軸承或其它的硬質合金軸承(TC軸承)6倍以上
具有高導熱性的軸承材料減少了導致軸承退化的局部極端溫度。在啟動和關閉期間，高導熱性將減少軸承表面之間局部焊接的可能性，這反過來導致軸承表面的劃痕和磨損。
為了減少熱量產生和減少功率損失，需要低摩擦系數。
此外，具有大斷裂韌性的軸承材料將減少由于沖擊載荷而損壞的可能性。由于其極高的硬度，PCD非常適合抵抗來自磨料顆粒、潤滑劑和工藝流體的磨損。
